高压软管火灾及痕迹表现
转载。
概述
高压软管广泛适用于液压传动、油气能源、工程机械、汽车制动、石油化工、矿山冶金等需承受高压流体输送或控制的领域。在上述领域的火灾调查中，经常遇到各类烧毁的高压软管，不同的工况下，软管会呈现不同的火灾痕迹特征，总结这类火灾痕迹特征，对于分析判定起火点，甚至起火原因具有重要意义。
本文通过高压软管火灾调查案例，对不同工况下的火灾痕迹特征及形成机理做简要总结，供广大火灾调查工作者参考。

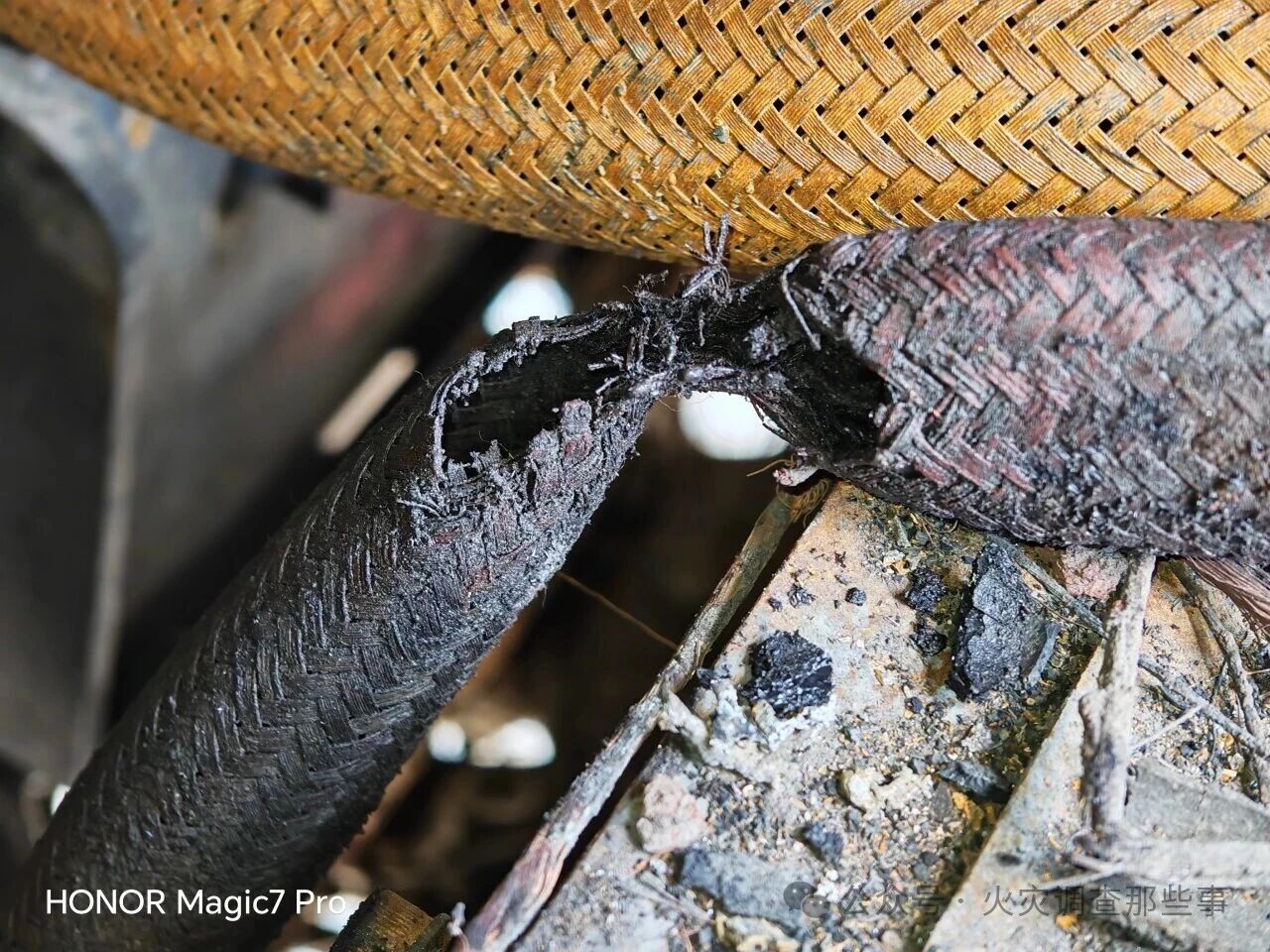

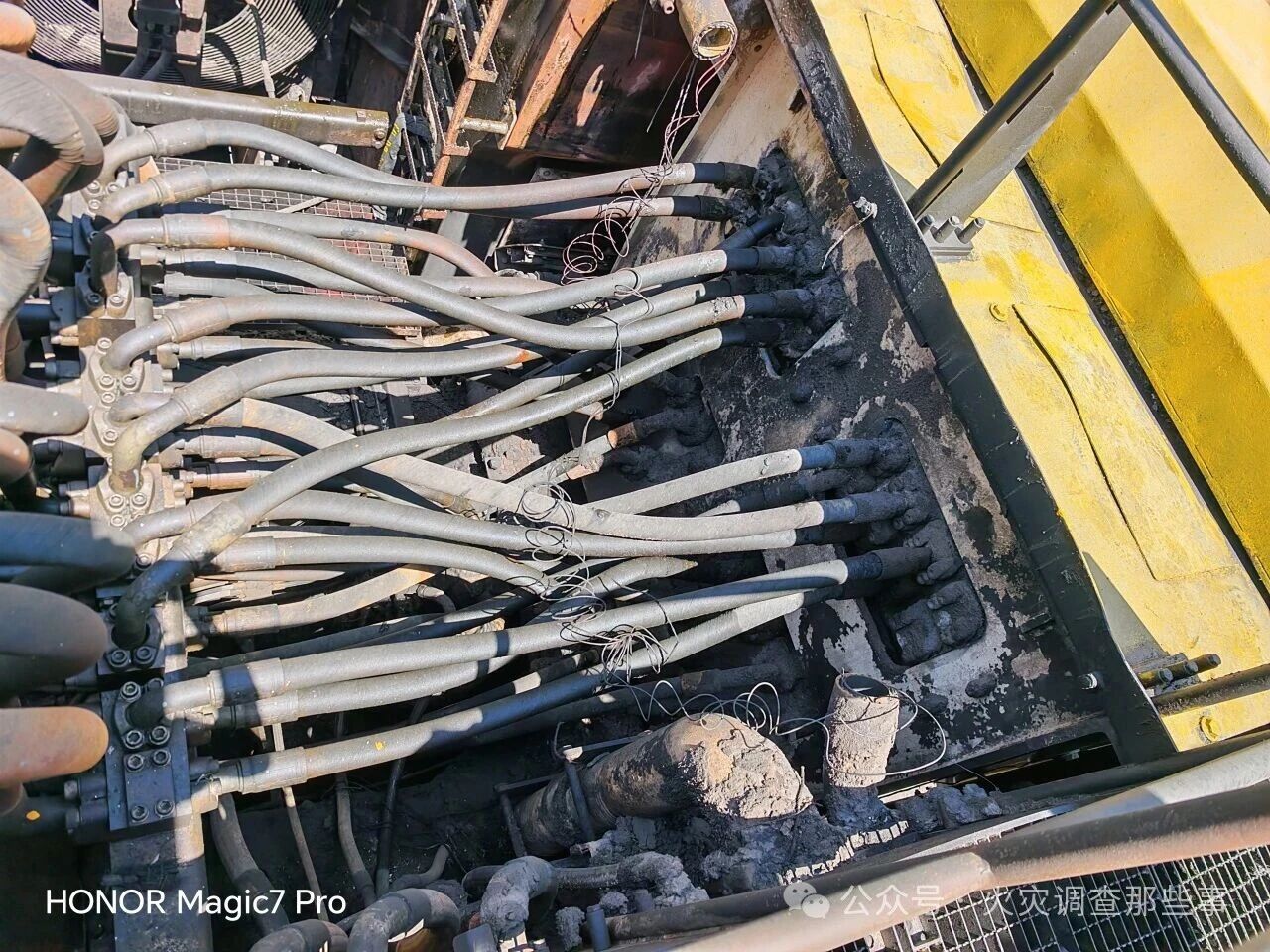

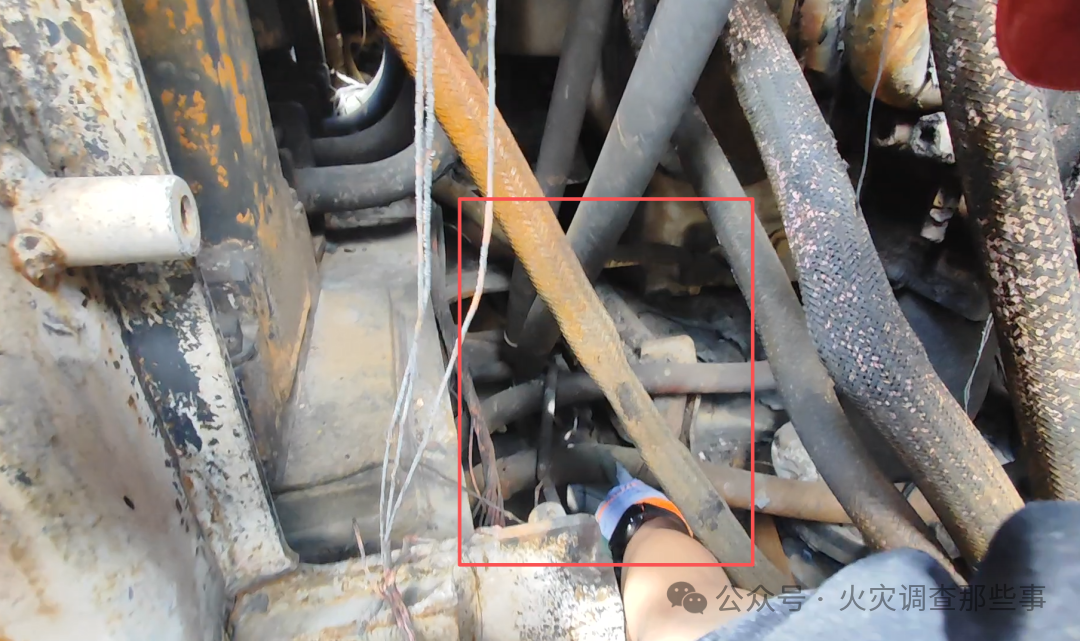

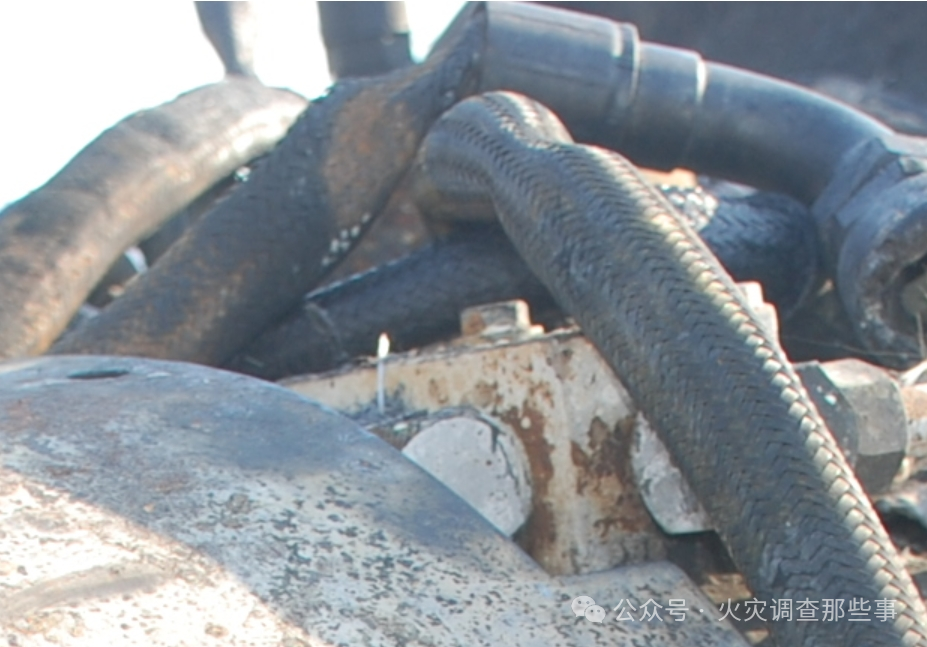

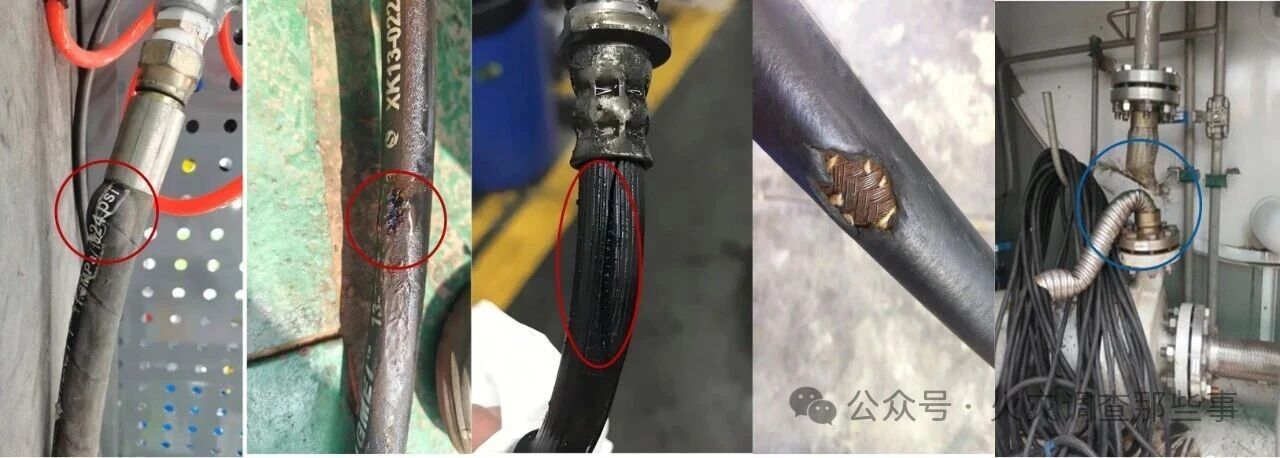

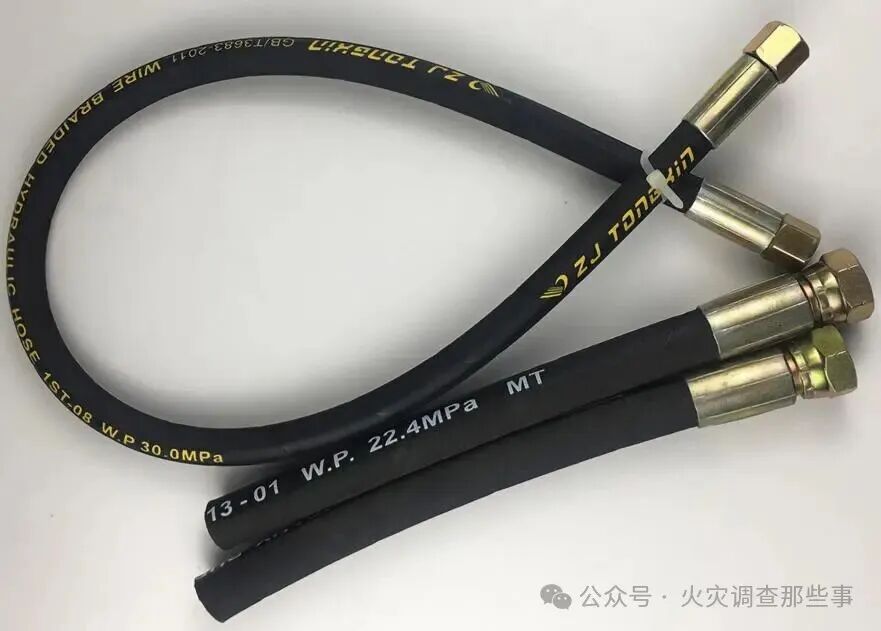

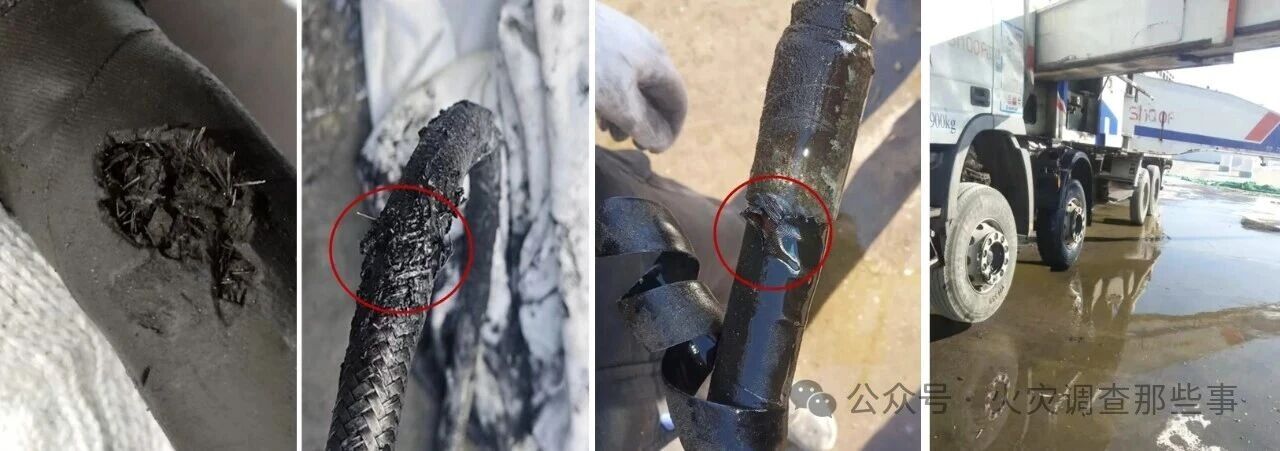

高压软管分类及结构 高压软管是液压系统中用于输送高压液体、气体(如液压油、燃气等)的关键部件，其核心性能主要体现在压力范围和结构组成上。 软管采用多层复合材料结构，各层分工明确，共同保证耐压、耐温及耐介质腐蚀性能。主要由以下三部分组成：内胶层、增强层（钢丝等高强材料）、外胶层。 高压软管的压力范围根据结构形式和应用场景的不同而有所差异，主要分为以下几个等级： 1.中低压(3~10MPa)：主要为钢丝编织软管，由1-2层钢丝编织，适用于中低压管路，如刹车管路。 2.高压(10~31.5MPa)：主要为钢丝编织软管，由2~4层钢丝编织，或钢丝缠绕软管，由4层钢丝缠绕，适用于常规高压液压系统，如工程机械、机床液压系统。 3.超高压(31.5~120MPa及以上)：主要为钢丝缠绕软管，由4~6层及以上钢丝缠绕，适用于高压、超高压及脉动压力大的极端工况，如矿井液压支架、石油钻采。 高压软管故障现象 爆破特征 高压软管故障表现 外胶层鼓包开裂，增强层钢丝锈蚀，出现毛刺，开花状断裂，地面或附近物体呈现液压油。 痕迹形成机理及表现 火灾中的高压软管基本可以分为两种工况状态：无压状态或高压状态。 无压状态：在此状态下，软管经过火焰、烟气等高温作用，不会发生明显截面尺寸变化，整体外观一致性较好，没有“颈缩”现象。 高压状态： 第一种情况：高压状态第一种情况：局部钢丝增强层损坏，失去承压结构，由于软管內胶层不具备较强的承压能力，软管内介质泄漏喷射。引发火灾后，软管破损处钢丝受火焰高温作用点集中，强度下降，在拉力、喷射反作用力、高温三重作用下发生产生塑性形变，小范围拉伸，截面尺寸明显减小，也就是软管局部“颈缩”现象，这种“颈缩”痕迹和钢丝增强层损坏（常见为腐蚀、机械损坏或电作用损坏）痕迹在火灾后可以得到保留。 第二种情况：钢丝增强层完好，由于软管內胶层原发性局部断裂破坏，高压可燃介质泄漏。引发火灾后，软管泄漏处钢丝受火焰高温作用点集中，强度下降，并在拉力、高温作用下发生小范围拉伸，产生塑性形变，截面尺寸明显减小，进而产生“颈缩”现象，这种局部“颈缩”现象在火灾后同样可以得到保留，但钢丝增强层相对完整。如未引发火灾，外胶层会出现鼓包。 第三种情况：如果高压软管位于起火部位（点）附近，火灾蔓延后，受高温作用软管内胶层局部断裂破坏。火烧情况下高温范围较大，作用点不集中，软管钢丝发生大范围拉伸，产生的“颈缩”现象存在过渡区，“颈缩”范围广。 小结 除胶层鼓包开裂、增强层钢丝锈蚀、出现毛刺、开花状断裂、接头脱落、地面或附近物体呈现液压油外，无压状态下，软管不会发生明显截面尺寸变化，整体外观一致性较好，没有“颈缩”现象。高压状态下，软管局部钢丝增强层损坏会产生的“颈缩”痕迹和钢丝增强层损坏痕迹可以保留，如损坏具有电作用特征，结合其他证据甚至可以证明起火原因；软管內胶层原发性局部断裂破坏也可以产生“颈缩”现象，钢丝增强层完好，可以证明起火物；软管发生大范围拉伸，截面尺寸逐渐减小，产生的“颈缩”现象存在过渡区，是火烧的结果。
