一、概述
安全护栏（Guard-rails / Guardrails）是机械安全、建筑安全、工业平台安全中的核心防护设施。在欧盟CE认证体系中，护栏的设计需遵循一系列协调标准（Harmonized Standards），以满足机械指令 2006/42/EC 以及新版法规 (EU) 2023/1230 的基本健康与安全要求。
本文重点梳理护栏高度和强度两大核心参数在CE认证标准中的设计依据。
二、CE认证体系下安全护栏的核心标准
与安全护栏直接相关的欧盟协调标准主要包括：

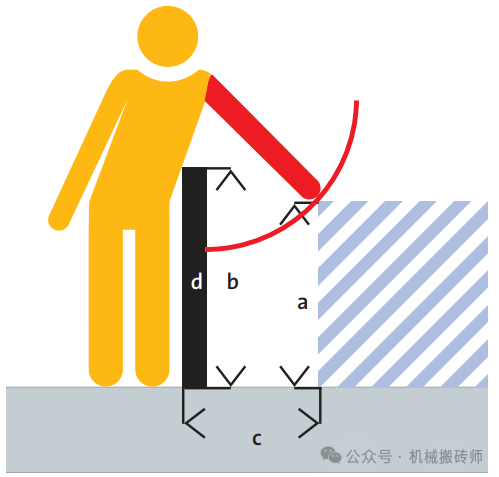

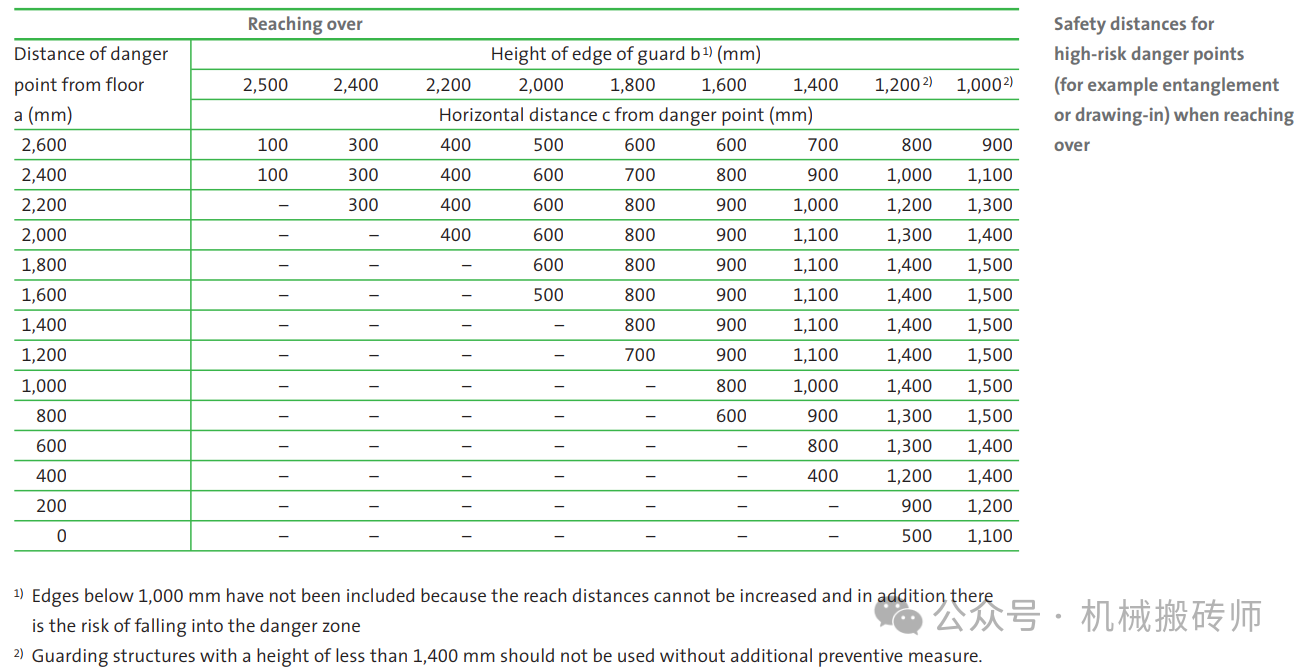

EN ISO 14122-3:2016 — 机械安全·永久性进入机械的固定设施·第3部分：楼梯、阶梯和护栏 EN ISO 14122-2:2016 — 机械安全·永久性进入机械的固定设施·第2部分：工作平台和通道 EN ISO 14120:2015 — 机械安全·防护装置·固定式和活动式防护装置的设计与构造一般要求 EN ISO 13857:2019 — 机械安全·防止上、下臂触及危险区的安全距离 EN 13374:2013+A1:2018 — 临时边缘防护系统·产品规范·试验方法
三、护栏高度设计依据
核心要求：护栏高度 ≥ 1100 mm
根据 EN ISO 14122-3:2016：
工作平台和通道的护栏最小高度为 1100 mm（从平台表面到护栏顶部的垂直距离） 该高度基于人体工学研究：覆盖 95% 以上成年男性的重心高度（约1020 mm），有效防止翻越坠落 当存在额外风险时，建议提高至 1200 mm
不同场景高度要求
工业工作平台/通道 → ≥ 1100 mm 楼梯扶手（倾斜段）→ ≥ 900 mm 楼梯平台护栏 → ≥ 1100 mm 建筑临时防护（A类）→ ≥ 1000 mm 建筑临时防护（B类）→ ≥ 1100 mm 机器防护围栏 → 通常 ≥ 1200 mm
人体重心高度：护栏顶部应高于人体重心。95百分位男性重心约1020 mm，1100 mm充足覆盖 防止翻越：足够高度使人难以意外翻越 防坠落距离：坠落高度 > 2 m 时建议提高到 1200 mm
中国标准对比
国标 GB 4053.3-2009：工业防护栏杆高度 ≥ 1050 mm 国标 GB 55001-2021：临空 ≥ 24m 时护栏高度 ≥ 1100 mm；< 24m 时 ≥ 1050 mm；中小学校 ≥ 1100 mm
四、护栏强度设计依据
核心要求
水平线荷载：≥ 300 N/m（约 30 kg/m） 集中荷载：≥ 1.0 kN（约 100 kg），在最不利位置 变形控制：最大变形 ≤ 跨度的 1/200 或 30 mm（取小值）
EN 13374 三级强度体系
EN 13374 将临时边缘防护分为三类：
A类：≥ 300 N/m + 1.0 kN 集中荷载 → 低风险区，不倚靠 B类：≥ 500 N/m + 1.5 kN 集中荷载 → 可倚靠，有物料掉落风险 C类：≥ 700 N/m + 2.0 kN 集中荷载 → 可能撞击护栏，斜坡/高处作业
扶手竖向荷载
扶手应能承受垂直向下 ≥ 1.0 kN 的抓握或倚靠荷载 底部应设 ≥ 100 mm 踢脚板，防工具零件坠落
中国标准对比
国标 GB 55001-2021：
住宅/办公楼：水平荷载 ≥ 1.0 kN/m 公共建筑：水平 ≥ 1.0 kN/m + 竖向 ≥ 1.2 kN/m 中小学校：水平 ≥ 1.5 kN/m + 竖向 ≥ 1.2 kN/m
五、其他关键设计要求
结构间隙
立柱净距 ≤ 300 mm（防儿童穿过） 水平栏杆净距 ≤ 500 mm 底部间隙 ≤ 100 mm
扶手设计
直径 30 ~ 50 mm，便于抓握 末端弯折或加端盖，防钩挂
材料与防腐
钢制护栏需热浸镀锌或等效防腐 玻璃护栏须用钢化夹层玻璃（≥ 12 mm） 适应预期使用环境
六、CE认证设计流程
风险评估 — 依据 EN ISO 12100:2010 系统分析风险 确定适用标准 — 根据护栏类型选择对应标准 确定高度和强度参数 — 根据风险等级选择参数 结构设计与计算 — 材料选择、荷载校核、变形校核、节点计算 编制技术文档 — 计算书、图纸、符合性声明、安装说明 型式试验（必要时） — 验证设计
七、关键要点速记
✅ 高度 ≥ 1100 mm（工业平台），≥ 900 mm（楼梯段） ✅ 水平荷载 ≥ 300 N/m 线荷载 + 1.0 kN 集中荷载 ✅ 立柱间距 ≤ 1200 mm ✅ 间隙控制：垂直 ≤ 300 mm，水平 ≤ 500 mm ✅ 踢脚板 ≥ 100 mm（防物体坠落） ✅ 变形 ≤ 跨度/200 或 30 mm
参考标准：EN ISO 14122-3:2016, EN ISO 14122-2:2016, EN ISO 14120:2015, EN 13374:2013+A1:2018, EN ISO 13857:2019, GB 4053.3-2009, GB 55001-2021
