规范详解：消防水泵接合器的总结

大家好，我是合肥消防救援支队的阮晶晶，今天的主题是关于给排水系统里面的水泵接合器的，录制这期规范详解，主要是给消防员用的，因为消防水泵接合器是水灭火系统的第三供水水源，便于消防队员现场扑救火灾能充分利用建筑物内已经建成的水消防设施，提高灭火效率，减少不必要的消防队员体力消耗，可以节省大量的时间，另外还可以减少水力阻力提高输水效率。

  下面的内容摘选自 《消防给水及消火栓系统技术规范》 GB50974-2014

5.4.1下列场所的室内消火栓给水系统应设置消防水泵接合器：
    1 高层民用建筑；
    2 设有消防给水的住宅、超过五层的其他多层民用建筑；
    3 超过2层或建筑面积大于10000m²的地下或半地下建筑（室）、室内消火栓设计流量大于10L/s平战结合的人防工程；
    4 高层工业建筑和超过四层的多层工业建筑；
    5 城市交通隧道。

5.4.2 自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等水灭火系统，均应设置消防水泵接合器。

5.4.3 消防水泵接合器的给水流量宜按每个10L/s～15L/s计算。每种水灭火系统的消防水泵接合器设置的数量应按系统设计流量经计算确定，但当计算数量超过3个时，可根据供水可靠性适当减少；

5.4.4 临时高压消防给水系统向多栋建筑供水时，消防水泵接合器应在每座建筑附近就近设置。

5.4.5 消防水泵接合器的供水范围，应根据当地消防车的供水流量和压力确定。

5.4.6 消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器；当建筑高度超过消防车供水高度时，消防给水应在设备层等方便操作的地点设置手抬泵或移动泵接力供水的吸水和加压接口。

5.4.7 水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15m，并不宜大于40m。

5.4.8 墙壁消防水泵接合器的安装高度距地面宜为0.70m；与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方；地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于 0.4m，且不应小于井盖的半径。

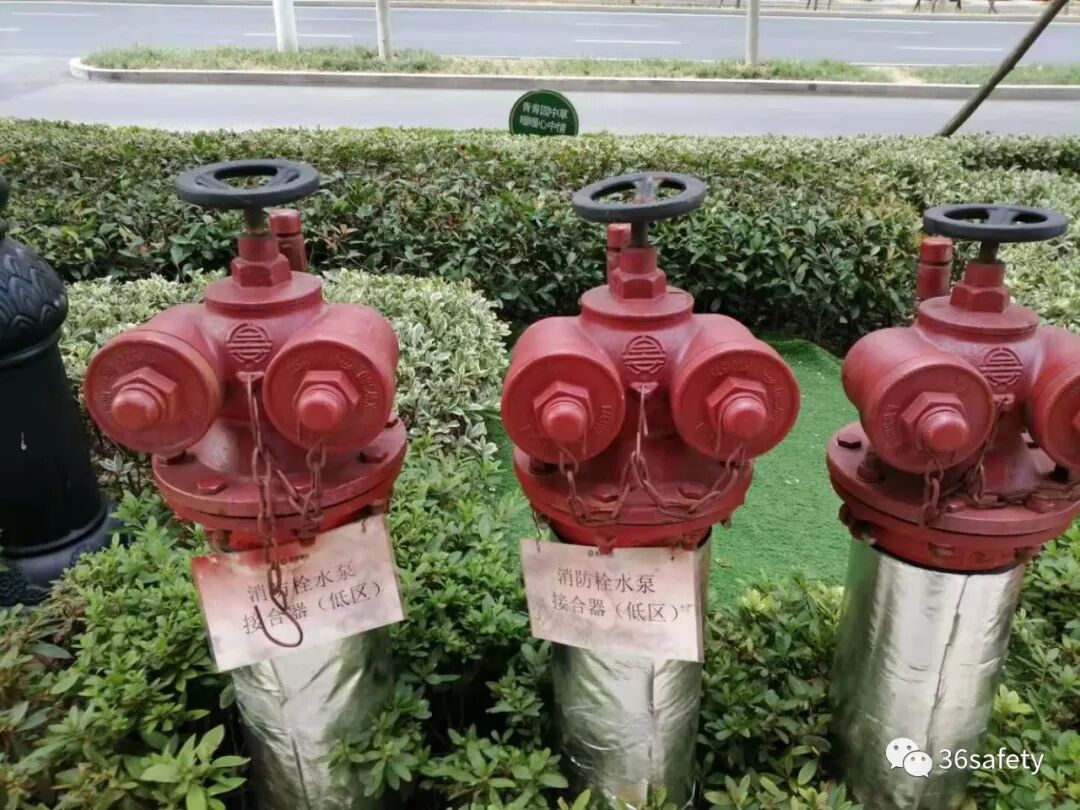

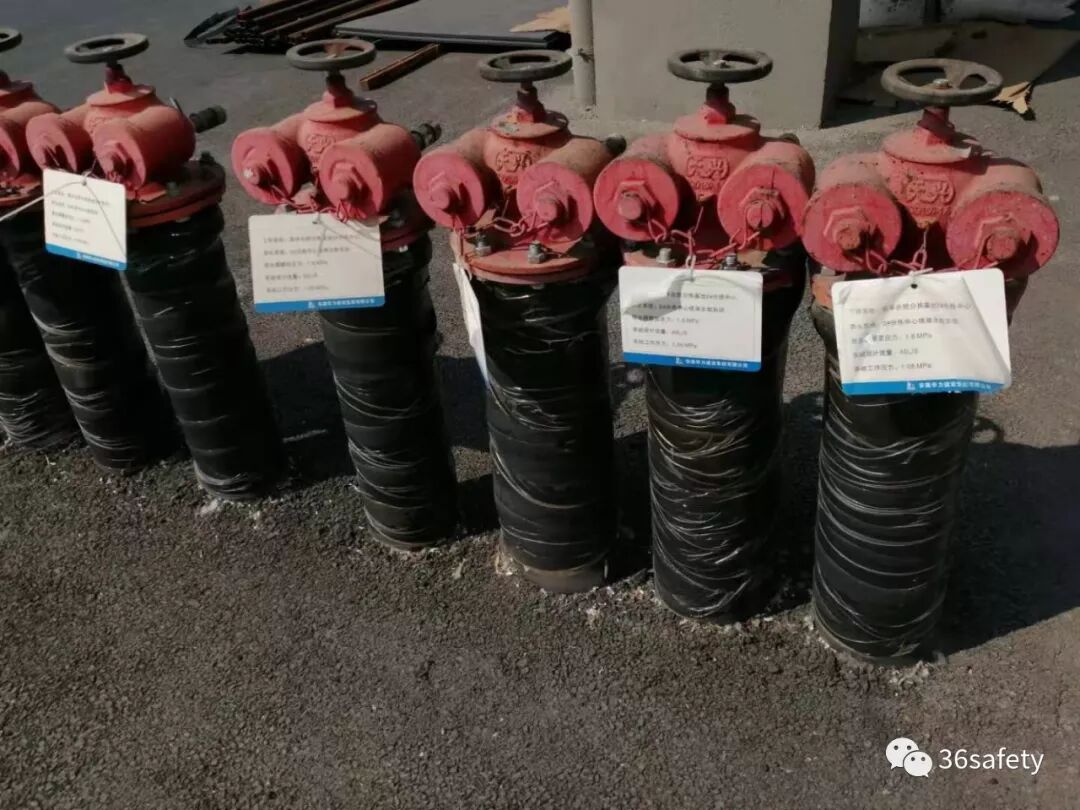

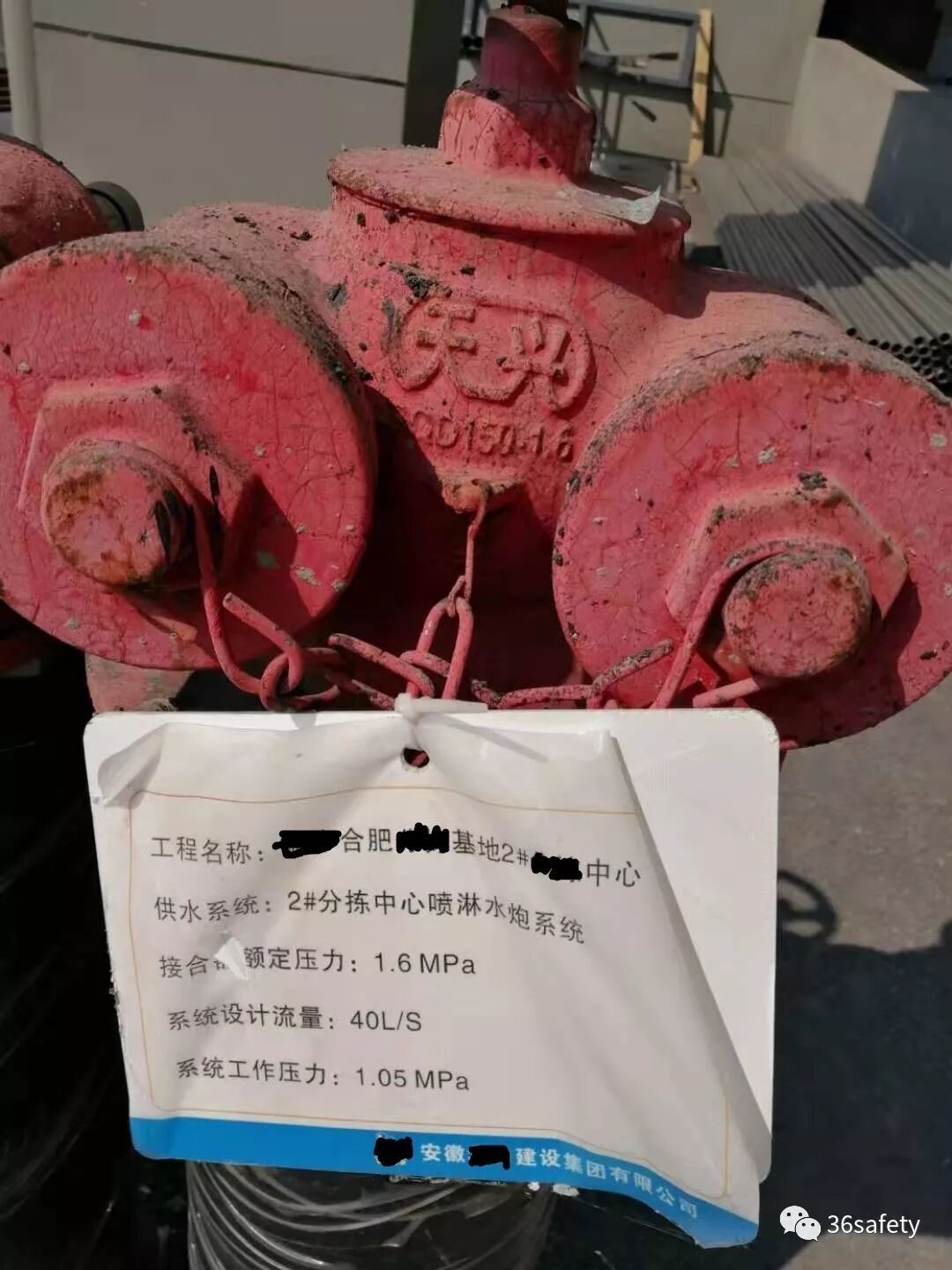

5.4.9 水泵接合器处应设置永久性标志铭牌，并应标明供水系统、供水范围和额定压力。

6.1.5 市政消火栓或消防车从消防水池吸水向建筑供应室外消防给水时，应符合下列规定：    供消防车吸水的室外消防水池的每个取水口宜按一个室外消火栓计算，且其保护半径不应大于150m；    距建筑外缘5m～150m的市政消火栓可计入建筑室外消火栓的数量，但当为消防水泵接合器供水时，距建筑外缘5m～40m的市政消火栓可计入建筑室外消火栓的数量；    当市政给水管网为环状时，符合本条上述内容的室外消火栓出流量宜计入建筑室外消火栓设计流量；但当市政给水管网为枝状时，计入建筑的室外消火栓设计流量不宜超过一个市政消火栓的出流量。

7.4.16 城市交通隧道室内消火栓系统的设置应符合下列规定：
    1 隧道内宜设置独立的消防给水系统；
    2 管道内的消防供水压力应保证用水量达到最大时，最低压力不应小于0.30MPa，但当消火栓栓口处的出水压力超过0.70MPa 时，应设置减压设施；
    3 在隧道出入口处应设置消防水泵接合器和室外消火栓；
    4 消火栓的间距不应大于50m，双向同行车道或单行通行但大于3车道时，应双面间隔设置；
    5 隧道内允许通行危险化学品的机动车，且隧道长度超过3000m时，应配置水雾或泡沫消防水枪。

13.1.3 水源调试和测试应符合下列要求：
    1 按设计要求核实高位消防水箱、高位消防水池、消防水池的容积，高位消防水池、高位消防水箱设置高度应符合设计要求；消防储水应有不作他用的技术措施。当有江河湖海、水库和水塘等天然水源作为消防水源时应验证其枯水位、洪水位和常水位的流量符合设计要求。地下水井的常水位、出水量等应符合设计要求；
    2 消防水泵直接从市政管网吸水时，应测试市政供水的压力和流量能否满足设计要求的流量；
    3 应按设计要求核实消防水泵接合器的数量和供水能力，并应通过消防车车载移动泵供水进行试验验证；
    4 应核实地下水井的常水位和设计抽升流量时的水位。
    检查数量：全数检查。
    检查方法：直观检查和进行通水试验。

13.2.14 消防水泵接合器数量及进水管位置应符合设计要求，消防水泵接合器应采用消防车车载消防水泵进行充水试验，且供水最不利点的压力、流量应符合设计要求；当有分区供水时应确定消防车的最大供水高度和接力泵的设置位置的合理性。
    检查数量：全数检查。
    检查方法：使用流量计、压力表和直观检查。

14.0.8每季度应对消防水泵接合器的接口及附件进行检查一次，并应保证接口完好、无渗漏、闷盖齐全。

14.0.12 消火栓、消防水泵接合器、消防水泵房、消防水泵、减压阀、报警阀和阀门等，应有明确的标识。

条文解释汇总：

5.4 条文解释

消防水泵接合器


5.4.1、5.4.2 本条为强制性条文，必须严格执行。室内消防给水系统设置消防水泵接合器的目的是便于消防队员现场扑救火灾能充分利用建筑物内已经建成的水消防设施，一则可以充分利用建筑物内的自动水灭火设施，提高灭火效率，减少不必要的消防队员体力消耗；二则不必敷设水龙带，利用室内消火栓管网输送消火栓灭火用水，可以节省大量的时间，另外还可以减少水力阻力提高输水效率，以提高灭火效率；三则是北方寒冷地区冬季可有效减少消防车供水结冰的可能性。消防水泵接合器是水灭火系统的第三供水水源。

5.4.3 消防车能长期正常运转且能发挥消防车较大效能时的流量一般为10L/s～15L/s。因此，每个水泵接合器的流量亦应按10L/s～15L/s计算确定。当计算消防水泵接合器的数量大于3个时，消防车的停放场地可能存在困难，故可根据具体情况适当减少。

5.4.5 对于高层建筑消防水车的接力供水应根据当地消防车的型号确定，应根据当地消防队提供的资料确定消防水泵接合器接力供水的方案。5.4.6 本条规定了消防车通过消防水泵接合器供水的接力供水措施是采用手抬泵或者移动泵。并要求在设计消防给水系统时应考虑手抬泵或者移动泵的吸水口和加压水接口。

消防水泵接合器是系统在火灾时供水设备发生故障，不能保证供给消防用水时的临时供水设施。特别是在室内消防水泵的电源遭到破坏或被保护建筑物已形成大面积火灾，灭火用水不足时，其作用更显得突出，故必须通过试验来验证消防水泵接合器的供水能力。

13.2.14 （条文解释）凡设有消防水泵接合器的地方均应进行充水试验，以防止回阀方向装错。另外，通过试验，检验通过水泵接合器供水的具体技术参数，使末端试水装置测出的流量、压力达到设计要求，以确保系统在发生火灾时，需利用消防水泵接合器供水时，能达到控火、灭火目的。验收时，还应检验消防水泵接合器数量及位置是否正确，使用是否方便。

    另外对消防水泵接合器验收时应考虑消防车的最大供水能力，以便在建构筑物的消防应急预案设计时能提供消防救援的合理设计，为预防火灾进一步扩大起着积极的作用。
